Prinsip:

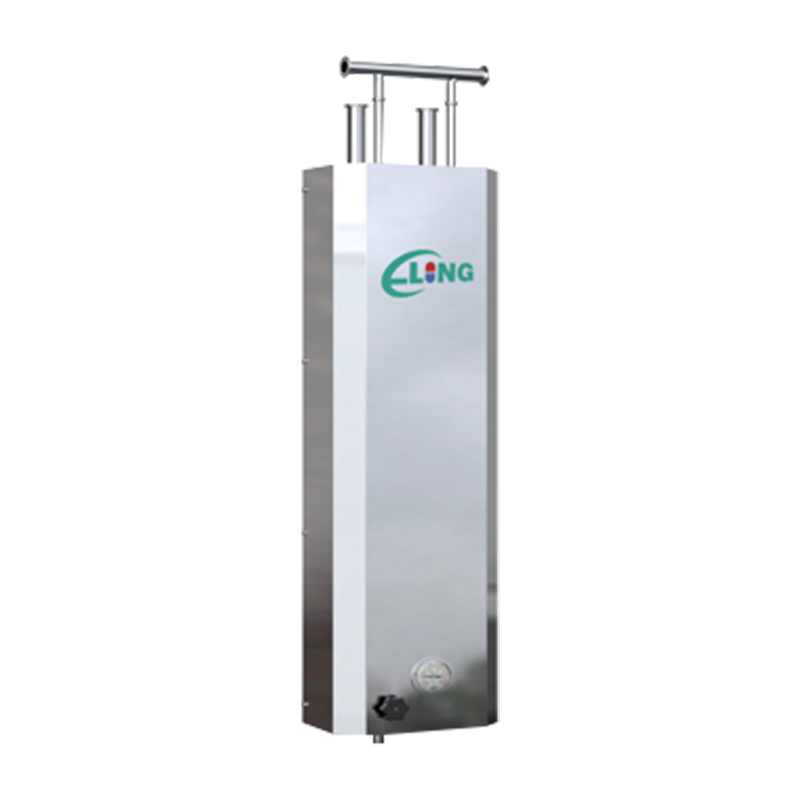

Penukar haba tiub-dalam-tiub ialah peranti pertukaran haba yang cekap dan teguh digunakan secara meluas dalam proses farmaseutikal untuk menukar haba antara dua cecair sambil mengekalkan pengasingan bendalir dengan ketat. Ia terdiri daripada tiga tiub yang bersarang secara sepaksi di dalam tiub, membentuk dua saluran aliran bebas - cecair panas melalui tiub perantaraan, dan cecair sejuk melalui tiub dalam dan luar.
Syarat permohonan biasa PHC:
Produk siri PHC terutamanya sesuai untuk menyejukkan mata air dalam air tulen dan sistem air suntikan, dengan sistem kawalan aliran dan suhu terbina dalam. Reka bentuk modular untuk pemasangan mudah.
Dalam mod siap sedia, litar air penyejuk berada dalam keadaan mati, dan penukar haba boleh dianggap sebagai litar sub dalam sistem. Air tulen/air suntikan akan mengalir melalui penukar haba dan kembali ke litar utama, memastikan penukar haba dan litar utama dalam keadaan pembasmian kuman berterusan.
Dalam mod penyejukan, injap kawalan air penyejuk terbuka secara automatik, dan air penyejuk mengambil bahagian dalam kerja penyejukan. Kadar aliran pengambilan air mata air boleh dilaraskan melalui roda tangan, dan air tulen/air suntikan yang berlebihan akan dikembalikan ke litar utama.
Ciri-ciri utama penukar haba tiub-dalam-tiub
1. Reka bentuk tiga saluran: Cecair sejuk dan panas mengalir secara berasingan dalam dua saluran, meminimumkan risiko pencemaran silang, yang merupakan keperluan utama untuk pengeluaran farmaseutikal.
2. Reka bentuk padat dan modular: Penukar haba mempunyai struktur padat, dan injap kawalan terbina dalam, dan tidak memerlukan komponen elektrik atau kawalan.
3. Air panas yang mengalir secara berterusan boleh mengekalkannya dalam keadaan yang tidak dijangkiti pada setiap masa,
4. Pemindahan haba yang cekap: Reka bentuk sepaksi menyokong konfigurasi huluan atau hiliran, dengan kadar aliran antara 300L hingga 2500L dan julat suhu dari 85 ℃ hingga 25/40 ℃
Permohonan dalam farmaseutikal
Pembersihan alat pengeluaran
Penyediaan cecair suhu rendah
Peralatan eksperimen Skop pembersihan manual untuk injap, kelengkapan, tolok, dsb
Kelebihan penukar haba tiub-dalam-tiub
Reka bentuk kebersihan: Mematuhi GMP (Amalan Pengilangan Baik), permukaan licin, mudah dibersihkan (menyokong pembersihan CIP/SIP).
Kecekapan haba yang tinggi: memaksimumkan penggunaan tenaga dan mengurangkan kos operasi.
Kos penyelenggaraan yang rendah: struktur mudah, mengurangkan masa henti.
Boleh disesuaikan: boleh direka bentuk mengikut kadar aliran dan julat suhu yang berbeza.
Modul kawalan injap terbina dalam, permulaan satu klik, mudah untuk mencapai sasaran penyejukan.
Semua permukaan sentuhan produk telah menjalani rawatan pempasifan, dengan nilai Ra kurang daripada 0.4um, dan boleh digilap secara elektrolitik
Struktur keluli tahan karat 316L
Menyediakan dokumen kualiti yang lengkap
Mematuhi piawaian ASME BPE
Teknologi paten:
Suis kawalan satu klik, mudah dan cekap
Toskan air separa sejuk (75 ℃ -85 ℃) secara automatik apabila mengambil air
Toskan air sejuk (25 ℃ -40 ℃) secara automatik apabila dimatikan
Memastikan keselamatan pengendali dan sistem air dengan berkesan
Parameter teknikal:
• Antara muka air tulen/air suntikan: 3/4 ~1" TC
• Antara muka air penyejuk: 1. 5 " , 2 " , 3 " TC
• Trafik pemprosesan maksimum: 25,000L/j
• Tekanan reka bentuk: 10 Bar
• Suhu reka bentuk: 150°C
• Bahan:
